磁盘与内存 Linux文件系统

相关的概念和区块划分

磁盘

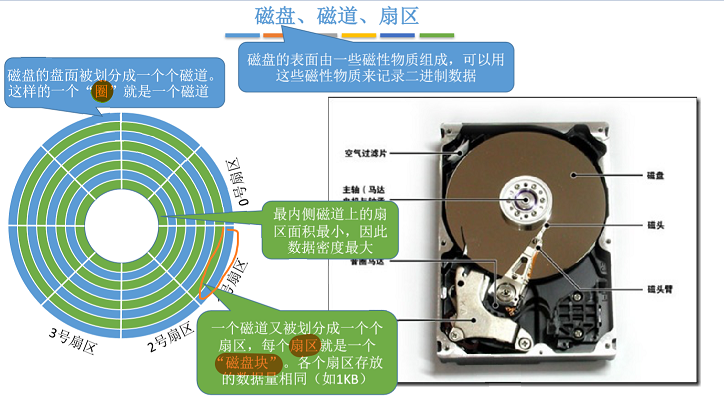

磁盘的组成

• 磁头（head）：不用说，主要就是读取磁盘表面磁方向和改变其方向，每个盘面有一个磁头，它极其贴近地悬浮在盘面上，但是绝对不与盘面接触，否则会损坏磁头和盘面；

• 磁道（track）：磁道是单个盘面上的同心圆，当磁盘旋转时，磁头若保持在一个位置上，则每个磁头都会在磁盘表面划出一个圆形轨迹，这些圆形轨迹就叫做磁道，一个盘面上的磁道可以有成千上万个。相邻磁道之间并不是紧挨着的，这是因为磁化单元相隔太近时磁性会产生相互影响，同时也为磁头的读写带来困难。

• 柱面（cylinder）：在有多个盘片构成的盘组中，由不同盘片的面，但处于同一半径圆的多个磁道组成的一个圆柱面。

• 扇区（sector）：磁盘上的每个磁道被等分为若干个弧段，这些弧段便是硬盘的扇区（Sector）。硬盘的第一个扇区，叫做引导扇区。扇区是被间隙（gap）分割的圆的片段，间隙未被磁化成0或者1。注意，扇区是读写磁盘最基本的单位，如果一个扇区因为某种原因被破坏，那么整个扇区的数据都会受影响。

Linux系统和磁盘

• Linux文件系统中，文件和属性 是分开存储的。

• 磁盘被访问的基本单位时扇区，大小可能是512个字节等（以下统一将扇区当作512字节处理）。

• 我们可以把磁盘看成是无数个扇区构成的存储介质，我们可以把数据存到磁盘，第一个解决的问题是定位扇区。

• 如何定位？

  • 哪一个柱面（Cylinder）
  • 哪一个磁道（Heade）
  • 哪一个扇区（Sector）
  • 即CHS寻址方式

• 如何判断磁盘的效率高低呢？

  • 运动越少，效率越高
  • 运动越多。效率越低

逻辑关系（LBA地址法）

• 磁盘文件在逻辑上，我们将它们看成是线性的连续的。

假设现有一个盘面有20000个扇区，每个盘面有50个磁道，每个磁道有400个扇区。现有一块数据的编号是28888那么，我们可以得知：

1. 28888/20000 = 1（第一盘面）
2. 28888%20000 = 8888 –> 8888/400 = 22(第22号磁道)
3. 8888 % 400 = 88（第88号扇区）

以上方法即可以访问磁盘文件的方法。

外设寄存器

不仅仅是CPU具有寄存器，其他的外设也有。例如磁盘中：

• 控制寄存器：控制IO方向(r/w)。
• 数据寄存器：存放数据。
• 地址寄存器：地址寄存器(填写LBA)。
• 状态寄存器：检查是否操作成功。

管理分区

假如我们有一个800G的磁盘，系统在管理的时候，会对它进行分区。

• 其中记录分区的一种方法和我们在进程地址空间内描述的类似。

• 使用一个有关分区的结构体数组，每一个结构体内包含这个分区的起始地址和结束地址。

inode

inode（索引节点）是文件系统中的一种数据结构，用于存储文件的元数据。文件系统通过inode来管理和访问文件。每个文件和目录在文件系统中都有一个唯一的inode，这个inode包含了文件的元数据信息，但不包含文件名和数据内容。

inode 包含的信息：

• 文件类型：如普通文件、目录、符号链接等。
• 文件权限：文件的读、写、执行权限。
• 文件所有者和组：文件所属的用户ID和组ID。
• 文件大小：文件的字节数。
• 时间戳：文件的创建时间、最后修改时间、最后访问时间等。
• 硬链接计数：指向该inode的硬链接数量。
• 数据块指针：指向存储文件数据的实际磁盘块的位置。

inode 不包含的信息：

• 文件名：文件名存储在目录结构中，而不是在inode中。目录将文件名与对应的inode号关联起来。
• 文件数据内容：inode本身只包含指向文件数据所在位置的指针，而不直接存储文件数据。
  • 只有索引的叶子节点才存储文件数据。

作用：

• 当你访问一个文件时，系统首先通过文件名在目录中查找对应的inode号。
• 然后，通过inode号找到对应的inode，从中获取文件的元数据以及文件数据所在的磁盘块位置。
• 最后，系统根据这些信息访问文件的数据内容。

inode 号：

每个inode都有一个唯一的标识号，称为inode号。文件系统通过inode号来管理文件，允许多个文件名（通过硬链接）指向同一个inode，实现不同路径指向同一个文件。

inode 的作用：

• 文件管理：inode是文件管理的核心，提供文件的元数据和数据存储位置。
• 硬链接支持：inode使得硬链接成为可能，即不同路径可以指向同一个文件数据。
• 文件系统性能：inode结构优化了文件的存取速度。

示例：

你可以使用 ls -i 命令来查看文件或目录的inode号：

$ ls -i
123456 file.txt

这里 123456 就是文件 file.txt 的inode号。

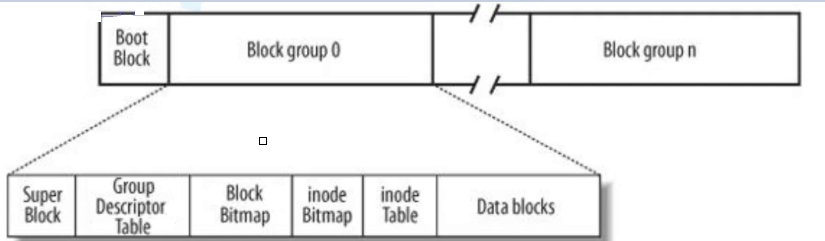

分组分块

对于一个分区，会再将它划分为多个组，随后再划分为多个块。

• Super Block记录了文件系统的基本信息—— 存在多个Super Block并且使用双链表维护。
  例如：
  • 每个组的大小。
  • 每个组的inode数量。
  • 一共有多少个组。
  • 每个组的起始inode。
  • 文件系统的类型与名称等。

Super Block会存在于若干个分区，作为备份以供发生意外情况时修复文件系统。但并不是每个分区都有，这样会造成浪费）。

• Group Descripitor Table描述的是整个分组的基本使用情况。例如：inode的总数量。

• boot block :包含一些操作系统启动的一些信息。

• Date blocks：存取操作的区域，都是以块的字节大小来操作的,常见的是4KB大小。并且一个分区支持有多个Date blocks。

• inode Table：用来记录多个inode——其中Date blocks的属性。并且inode有唯一的编号,并且是以分区为单位来进行划分的，不能跨分区。

• block Bitmap：比特位和块号之间的映射，其映射关系是该块号是否有被使用过。

• inode Bitmap：其映射关系是该inode编号是否有效。

删除（删除等于允许被覆盖）文件只需要将文件对应的位图(inode和block的Bitmap)初始化即可——这也就是一般删除文件速度很快的原因。也是可以恢复数据的原因。

故Linux中，磁盘文件是属性和数据是分开存储的。

格式化

• 每一个分区在被使用之前，都必须提前先将部分文件系统的属性信息提前设置进对应的分区中，方便我们后续使用这个分区或者分组。

情况

• 新建一个文件的时候，发生了什么？

  • 查看Group Descriptor Table，查看inode使用情况，如有空余，则从inode Bitmap中扫描到最近一个没有被使用的位置，就分配给新建的文件。然后变更inode Bitmap（代表其已经被使用了）。

  • 当要进行写入操作时，查看Group Descriptor Table，查看data blocks使用情况，如有空余，则从Block Bitmap中，扫描到最近一个没有被使用的位置，就分配给新建的文件。然后**变更block Bitmap**。并且将此信息告诉对应的inode。

目录

目录也是文件，也有自己的inode，也有自己的属性，并且目录也有自己的数据块。存放的是该目录下，文件名和（该文件）inode的映射关系。

因此，我们便可以解释以下问题：

• 为什么同一个目录不能有同名文件？：会导致映射关系错误。

• 对于一个目录，没有w权限，为什么我们无法创建文件？：无法将创建的文件信息写入到目录的数据块内。

• 对于一个目录，没有r权限，为什么无法查看文件？：无法读取目录的数据块（无法查看映射关系）。

• 对于一个目录，没有x权限，为什么无法进入目录？无法使用cd命令，也就没办法访问目录。

寻找文件，也就是递归寻找inode的过程，直到根目录，根目录的信息是确定的。

Dentry缓存

由于递归到根目录会浪费较多的资源，于是操作系统会将我们常用的文件信息的inode缓存起来。

物理内存和磁盘

操作系统也需要管理物理内存。当内存和磁盘进行交互的时候，文件系统会将内存划分为一个个页框，每个页框可以对应虚拟内存中的一个页。

• 页框是物理内存中的一个单位。操作系统将物理内存划分为与虚拟内存页大小相同的页框。

• 当内存不足时，操作系统会将某些不常用的页从内存中移出，并保存到磁盘上的交换分区或页面文件中。这种机制叫做“换页”。这些保存到磁盘上的页可以被称为“交换页”或“页面文件中的页”。

这样做的原因：

• 类似页帧的打包方式（比如一次打包4kb而不是一字节一字节读取）可以减少硬盘CHS寻址次数。减少磁盘IO次数。
• 利用局部性原理，实现一定的程序预加载机制。

页和块的区别

• 页（Page）：

  • 内存管理单位：页是操作系统用来管理内存的基本单位。操作系统通过分页机制来管理虚拟内存和物理内存之间的映射关系。
  • 虚拟内存：在虚拟内存系统中，内存被分成大小相等的页。虚拟内存中的每个页都可以映射到物理内存中的某个页框（Page Frame）。
  • 大小：常见的页大小通常为4KB，但也有其他尺寸（如2MB或1GB），具体取决于系统架构和配置。
  • 分页机制：分页允许操作系统将一个进程的内存分成小块，以提高内存利用率并支持多任务处理。

• 块（Block）:

  • 磁盘存储管理单位：块是文件系统用来管理和存储磁盘数据的基本单位。文件系统以块为单位来分配和管理磁盘上的数据。
  • 文件系统：在文件系统中，文件数据被存储在若干个块中。每个文件至少占用一个块，哪怕文件大小小于块的大小。
  • 大小：块的大小通常为4KB，但也可以是512字节、1KB、2KB、8KB等，具体取决于文件系统的类型和配置。
  • 数据传输：块是磁盘与内存之间数据传输的基本单位。操作系统在读取或写入磁盘数据时，通常是以块为单位进行的。

具体如何管理内存

1. 已知内存会被操作系统划分为一个一个页。

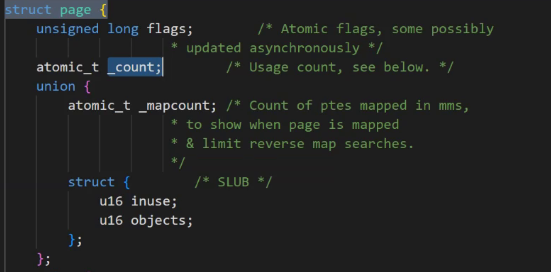

2. Linux内核中提供了一个 struct page用来存放page页的必要属性信息——例如这个页是否有被使用过，或者权限相关的信息。

并使用一个数组struct page_mem_array将他们组织起来。

• 假设一个页框的大小是4kb。
• 一个4G的物理内存就有(1024*1024*1024*4)/(1024/4)个页框。
• struct page_mem_array[]就要负责存储这些页框的物理地址。

对于一个物理地址，我们只需要除以4kb（2^12byte页大小）—— 即 &0xFFFF F000，就可以得到它在page_mem_array[]中的下标，然后得到内存中该物理地址处（页）的信息。

---

磁盘原理介绍

假如一个程序编译好了，但是它没有运行，内部有地址的概念吗？

• 有，程序编译好之后，就会有地址的一些信息——即虚拟地址（逻辑地址）（排布方式：平坦模式）。

磁盘程序加载到内存

• 首先，为要执行的进程创建PCB，并且将进程的入口函数（也是虚拟地址）地址信息加载到CPU的对应寄存器。如(EIP/PC)。

• 此时页表中还没有填写对应的内容，所以会触发缺页中断。

• 中断之后，操作系统会将我们程序的内容加载进内存中。

• 一旦程序被加载进来之后，就具有了物理地址，然后将虚拟地址和物理地址通过页表映射。
