渲染三角形：从顶点数据到图形输出

---

顶点定义

要在 OpenGL 中渲染一个三角形，需要指定 三个顶点，每个顶点包含一个 3D 位置。我们将这些顶点以 float 数组的形式写出，并使用标准化设备坐标（NDC）：

float vertices[] = {
    -0.5f, -0.5f, 0.0f,  // 左下角
     0.5f, -0.5f, 0.0f,  // 右下角
     0.0f,  0.5f, 0.0f   // 顶部
};

• 由于我们渲染的是 2D 三角形，Z 坐标都设置为 0.0f，表示三角形位于同一深度面上，看起来是平面的。

---

深度（Depth）和可见性

• Z 坐标代表片段与观察者之间的距离，称为深度。
• 如果某个片段的 Z 值大于其他片段，它可能会被遮挡并被丢弃，以节省资源。
• 深度值的使用在**深度测试（Depth Testing）**中非常重要，用于决定哪个像素应最终显示。

---

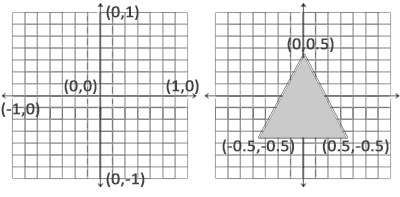

标准化设备坐标（NDC）

• 在顶点着色器处理完顶点后，顶点的位置会被变换为 标准化设备坐标，范围是：

  x ∈ [-1.0, 1.0]
  y ∈ [-1.0, 1.0]
  z ∈ [-1.0, 1.0]

• 特点：

• (0, 0) 是屏幕中心，而不是左上角。
• y 轴正方向是向上。
• 任何超出这个范围的顶点将被裁剪（Clipping），不会显示。

---

视口变换（Viewport Transform）

• NDC 坐标接下来会通过 glViewport() 设置的参数被映射为 屏幕空间坐标。
• 屏幕空间坐标表示了像素在窗口中的实际位置。
• 最终这些坐标会生成片段（Fragment），并传递给片段着色器进行颜色计算。

---

顶点缓冲对象（Vertex Buffer Object, VBO）

• 为了高效管理顶点数据，我们使用 VBO 来将顶点数据传输到 GPU：

  • 数据被存储在 GPU 的 显存 中。
  • 使用 VBO 可以一次性传输多个顶点，而不是每次一个，效率更高，数据传到 GPU 后，顶点着色器能快速访问并处理。。

• 我们可以使用glGenBuffers函数生成一个带有缓冲ID的VBO对象：

unsigned int VBO;
glGenBuffers(1, &VBO);

缓冲对象类型

OpenGL 中有多种缓冲对象类型，而**顶点缓冲对象（VBO）**使用的缓冲类型是：

GL_ARRAY_BUFFER

OpenGL 支持同时绑定多个不同类型的缓冲对象，但每种类型一次只能绑定一个。例如，我们可以绑定一个 VBO 到 GL_ARRAY_BUFFER 目标：

glBindBuffer(GL_ARRAY_BUFFER, VBO);

从此刻开始，所有作用于 GL_ARRAY_BUFFER 的操作都会影响这个绑定的 VBO。

---

将数据复制到缓冲区：glBufferData

使用 glBufferData 将顶点数据传输到当前绑定的缓冲对象（即 VBO）：

glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);

参数说明：

参数位置	含义
GL_ARRAY_BUFFER	目标缓冲类型（此处为顶点缓冲）
sizeof(vertices)	数据大小（以字节为单位）
vertices	要复制的实际数据
GL_STATIC_DRAW	指定数据使用模式（见下）

---

缓冲数据使用模式

OpenGL 需要知道你打算如何使用这份数据，以便将其放入最合适的显存区域。glBufferData 的第四个参数就是这个使用模式：

常量	适用场景	含义
GL_STATIC_DRAW	数据不会改变	最适合静态顶点数据，例如固定图形
GL_DYNAMIC_DRAW	数据偶尔更改	适合需要频繁更新的场景
GL_STREAM_DRAW	每帧都更新	用于每次绘制都变化的数据，比如实时动画数据

由于三角形的位置数据是固定的，所以使用 GL_STATIC_DRAW 是最合适的选择。

以下是对你提供的内容整理后的版本，保留技术要点并使逻辑更清晰易懂：

---

顶点着色器（Vertex Shader）

顶点着色器是 OpenGL 可编程图形渲染管线中的第一个着色器阶段，也是必须存在的着色器类型之一（另一个是片段着色器）。它的作用是对每个顶点进行处理，主要任务是将 3D 空间中的顶点坐标变换为标准化设备坐标（NDC），为后续图形管线做准备。

---

顶点着色器示例

#version 330 core
layout (location = 0) in vec3 aPos;

void main()
{
    gl_Position = vec4(aPos.x, aPos.y, aPos.z, 1.0);
}

代码详解

1. #version 330 core

声明使用的 GLSL（OpenGL Shading Language）版本。
版本号与 OpenGL 对应，如：

• #version 330 core → OpenGL 3.3
• #version 420 core → OpenGL 4.2

core 表示使用核心模式，不包含已废弃的旧功能。

2. layout (location = 0) in vec3 aPos;

声明一个名为 aPos 的输入变量，用于接收传入的顶点位置。

• layout(location = 0)：明确绑定这个变量的位置索引为 0；
• vec3：表示这是一个包含 3 个浮点数的向量（即顶点的 x、y、z）。

3. gl_Position = vec4(...);

gl_Position 是顶点着色器的内置输出变量，类型为 vec4，表示变换后的顶点坐标。

由于输入是 vec3 类型，需要转为 vec4，通常我们将 w 分量设置为 1.0：

gl_Position = vec4(aPos, 1.0);

这个 w = 1.0 是为**透视除法（Perspective Division）**准备的，我们会在后续教程中深入讲解其意义。

---

向量（Vector）简介

• 在图形编程中，向量是描述位置、方向、速度等的重要数学工具；
• GLSL 中支持 vec2、vec3、vec4；
• 可以通过 .x、.y、.z、.w 获取其分量。

以下是你提供内容的整理版，清晰地分步骤说明了如何在 OpenGL 中编译顶点着色器：

---

编译顶点着色器（Vertex Shader）

在 OpenGL 中，使用着色器前必须先 编译着色器源码 并检查其是否成功。以下是编译过程的详细步骤。

---

1. 编写 GLSL 顶点着色器源码

我们将顶点着色器源码以 C 风格字符串的形式硬编码在程序中：

const char *vertexShaderSource = "#version 330 core\n"
    "layout (location = 0) in vec3 aPos;\n"
    "void main()\n"
    "{\n"
    "   gl_Position = vec4(aPos.x, aPos.y, aPos.z, 1.0);\n"
    "}\0";

---

2. 创建着色器对象

使用 glCreateShader 创建一个着色器对象，并指定它的类型（此处为顶点着色器）：

unsigned int vertexShader;
vertexShader = glCreateShader(GL_VERTEX_SHADER);

---

3. 附加着色器源码并编译

使用 glShaderSource 将源码附加到着色器对象，然后调用 glCompileShader 进行编译：

glShaderSource(vertexShader, 1, &vertexShaderSource, NULL);
glCompileShader(vertexShader);

• 参数说明：

  • 第一个参数：要编译的着色器对象 ID；
  • 第二个参数：源码字符串的数量（这里只有一个）；
  • 第三个参数：源码字符串本身；
  • 第四个参数：源码字符串长度（设置为 NULL 表示自动计算）。

---

4. 检查编译是否成功

在编译之后，建议检查是否成功并输出错误信息（如果有）：

int success;
char infoLog[512];
glGetShaderiv(vertexShader, GL_COMPILE_STATUS, &success);
if (!success)
{
    glGetShaderInfoLog(vertexShader, 512, NULL, infoLog);
    std::cout << "ERROR::SHADER::VERTEX::COMPILATION_FAILED\n" << infoLog << std::endl;
}

• glGetShaderiv：查询编译状态；
• GL_COMPILE_STATUS：指定获取的是编译状态；
• glGetShaderInfoLog：获取错误信息；
• infoLog：用于保存错误日志。
